Chi tiết khung túi lọc bui:
- Vật liệu của lồng: Thép hoặc inox 201,304 Và Nhôm.
- Vòng tăng cứng: 200mm
- Xử lý bề mặt: mạ kẽm, điện phân, sơn tĩnh điện.
- Số lượng thanh dọc : 8,10,12,16,20,24.
- Đường kính của thanh dọc: Φ4mm.
Các kiểu miệng khung:
- Có vành giữ túi.
- Có Venturi.
- Venturi Kèm vành giữ túi.
- Miệng hở, dùng co dê siết túi.
Khung túi lọc bụi không venturi:
- Ưu điểm: không làm cản trở lưu lượng quạt hút.
- Áp dụng: với các loại túi từ 2,5 mét trở xuống,
Khung túi lọc bụi có venturi:
- Ưu điểm:Dẫn hướng khí nén đi được xa và giũ sạch túi hơn
- Áp dụng: với các loại túi từ 3 mét trở lên thì cần venturi để dẫn hướng, hoặc phải cách ly quạt hút nhằm tăng hiệu quả giũ bụi.

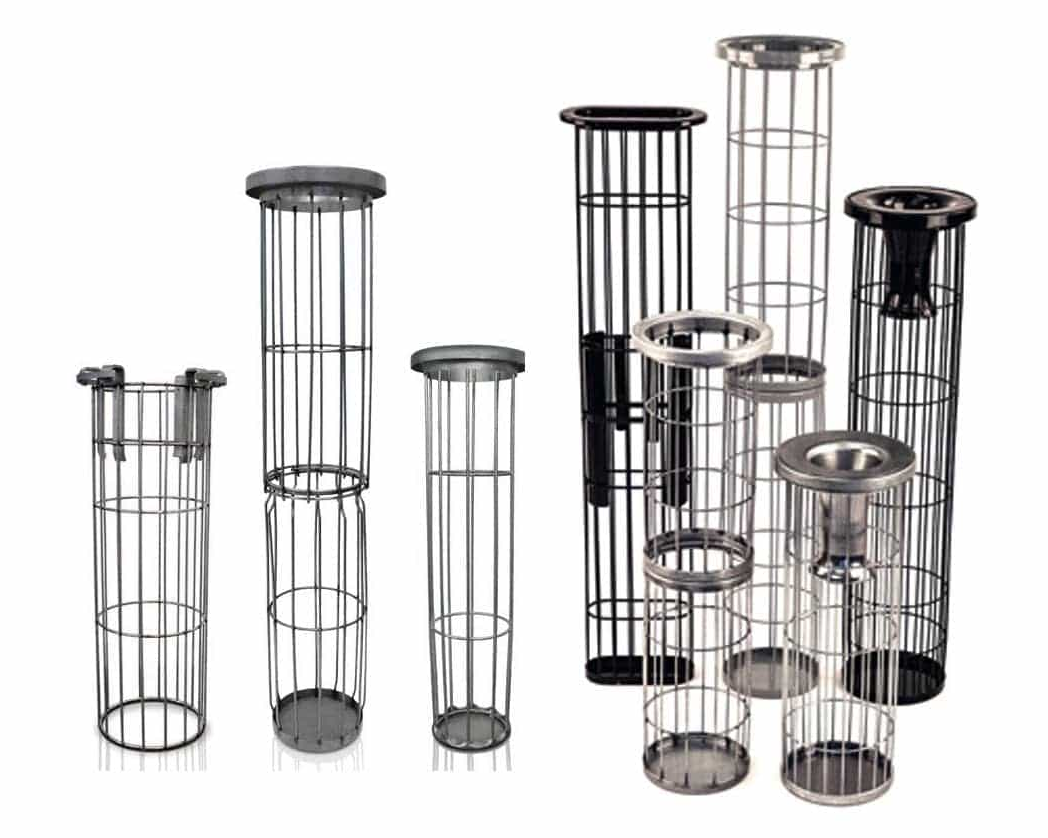

Các loại của rọ túi lọc:
- Khung túi lọc bụi gắn venturi (thép mạ kẽm)
- Khung túi lọc bụi Inox
- Khung túi lọc bụi sơn phủ silicon chịu nhiệt
- Khung túi lọc bụi không venturi
- Khung túi lọc bụi gắn venturi nhôm (rời)
- Khung túi lọc bụi miệng hở
- Khung túi lọc bụi miệng ren
Thông số kỹ thuật của rọ túi lọc:
- Đường kính sợi thép của rọ túi lọc: 3.5mm – 5.0mm
- Đường kính thân khung của rọ túi lọc: từ 100mm – 155mm
- Chiều dài của rọ túi lọc: theo yêu cầu của khách hàng
- Số thanh dọc: 8 – 24 thanh
- Khoảng vòng tăng cứng: 180-200mm
Miệng khung: có venturi/không venturi, miệng hở, miệng ren vặn…
Cách chọn thông số khung túi loc bụi như thế nào cho đúng?
Khung túi lọc là giá đỡ của túi lọc, dễ lắp đặt và bảo trì. Chất lượng của khung và kích thước ảnh hưởng trực tiếp đến trạng thái lọc và tuổi thọ của túi lọc. Mỗi khung chúng tôi làm đều có thể đáp ứng yêu cầu về độ kín, êm và thẳng đứng.
Chọn kích thước đường kính khung túi lọc bụi như thế nào ?
Việc chọn sai kích thước sẽ làm cho khung không ôm chặc được miệng túi lọc
Khi đo kích thước khung túi lọc ta dựa vào kích thước của túi lọc trừ đi 15mm
Ví dụ: Lỗ sàn là 160mm ta sẽ làm túi có kích thước 160mm về phần khung chúng ta sẽ trừ ra 15mm thì sẽ ra được đường kính khung.
Chọn kích thước chiều dài khung như thế nào?
Việc chọn sai kích thước sẽ làm cho túi không được cố định tốt không được quá dài hoặc quá ngắn
Khi đo chiều dài túi ta trừ đi 50mm-70mm
Ví dụ: Chiều dài túi là 4000mm ta trừ đi 50mm ta tính ra được chiều dài khung là 3950mm
